高精密光纖激光切割機是集先進的光纖激光技術、數控技術、精密機械技術于一體的高端光纖精密切割加工系統,是激光技術與數控技術的完美融合,代表著領先的切割加工水平,配備獨立自主開發的精密切割控制系統,具有連續、快速曲線切割功能以及最短加工路徑優化功能,不受工件外形的影響,可以加工任意圖形,切縫平整美觀,可對微小工件進行任意圖形的精密切割,讓您的生產工序更簡單高效,高精密光纖激光切割機單機加工效率高、完全無粉塵、無應力、無毛刺,切割邊緣光滑整齊等特點。一次切割成型,無需開發模具和二次打磨加工,工序簡單,減少人工、時間投入成本,和傳統沖壓成型相比,單個工件加工成本更低,效率提升2倍以上,后續維護成本僅為同等功效數控沖床的1/3~1/4??蓱糜谒{寶石、陶瓷、硅、各種金屬薄板快速實現精密切割、打孔、倒角及表面處理等。廣泛應用于眼鏡、電子、電器等精密機械五金、金剛石等超硬材料、鎂鋁合金切割、打孔等3C、微電子行業等對切割精度要求高的行業。產品特點:
對材料的適應性強,能適應各種異型小五金件的切割加工;
生產效益高,可以取代 CNC 沖剪和手工等傳統制造工藝;
切割速度快,無塌邊現象,不損傷工件,具有極高的良品率;
切割精度高,切面光滑無毛刺,垂直度好,無需后續二次加工;
操作簡單快捷,內嵌豐富工藝數據庫,可一鍵調用或修改使用;
性能穩定可靠,高效節能,維護費用低,使用壽命長;
可定制各種非標機型及全自動上料裝置,縮短下料時間;
綠色環保加工,不產生污染物,無耗材,良品率高;
激光發生器 | 高性能抗高反光纖激光器 | 激光器功率 | 視材料而定,可定制 |
X、Y軸定位精度 | 直線電機:±0.003mm,絲桿:±0.02mm | 重復定位精度 | 直線電機:±0.005mm,絲桿:±0.03mm |
機床最大定位速度 | 100m/min | 切縫寬度 | 0.05-0.1mm |
加工幅面 | 600mm*600mm,可定制 | Z軸行程 | 100mm |
加速度 | 2G | 平臺材質 | 00級大理石 |
最大切割速度、厚度 | 0.05-3.0mm不銹鋼板、45、20Cr | 最大空程速度 | 100m/min |
整機功率 | 11KW | 連續工作時間 | 24h |
冷卻方式 | 水冷 | 電源要求 | 三相五線制AC380V,50HZ |
設備尺寸 | 雙驅:1820*1450*1780mm;單驅:1400*1400*1850mm |
備注:1. 1. 以上參數以150W QC W激光器、6060雙驅切割機柜為例,可根據客戶要求非標定制,各機型配置及參數以我司提供的技術方案為準;2. 被加工工件雖屬于同一規格品種,但由于實際加工部位、表面狀況、材料成分的不同,或因加工形狀的不同,有時在加工性能和品質上會產生差異;3. 定位精度受環境溫度影響較大,重復定位精度會受到電氣干擾,控制系統誤差等造成一定程度的偏差(≤1μm)。

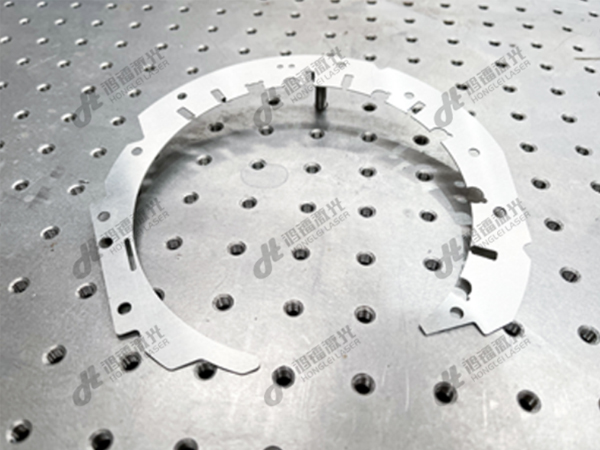

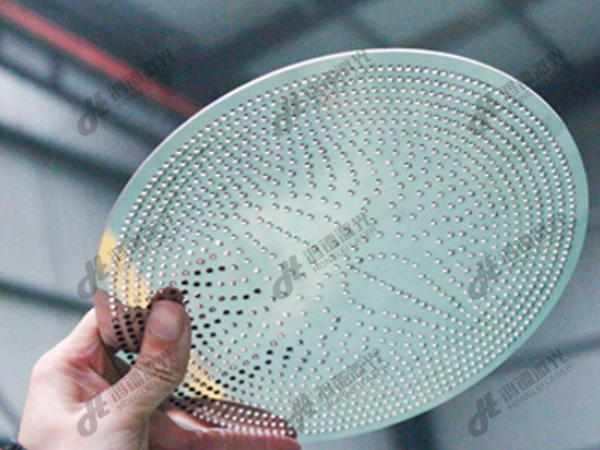

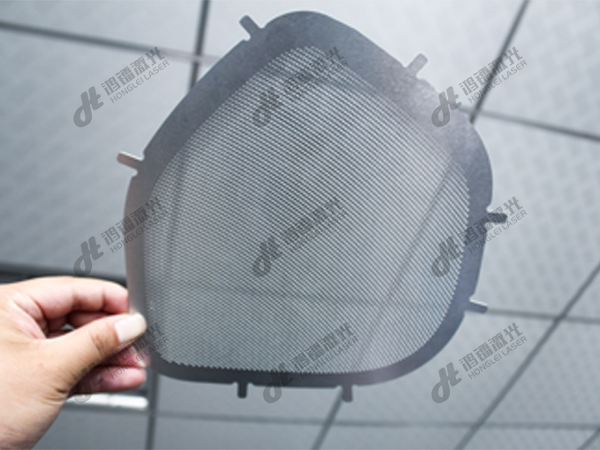

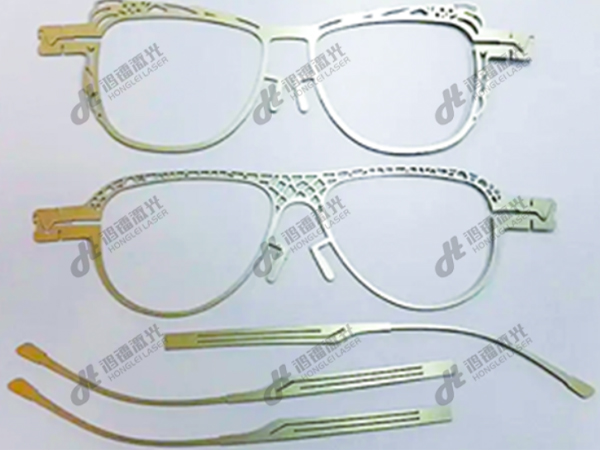

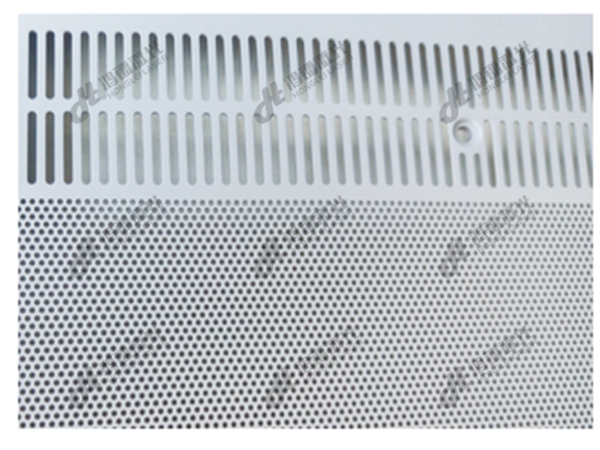

主要針對5mm以下各種金屬薄板進行高精密微孔切割,特別適合對不銹鋼、鍍鋁鋅板、硅鋼、合金鋼、銅等金屬材料和藍寶石、陶瓷、晶圓片等非金屬脆性材料實現精密切割,廣泛應用于 3C電子、醫療器械、軍工、航空航天、金屬工藝品、金銀飾品、五金制品、精密機械、汽車配件、眼鏡和鋸片等行業
